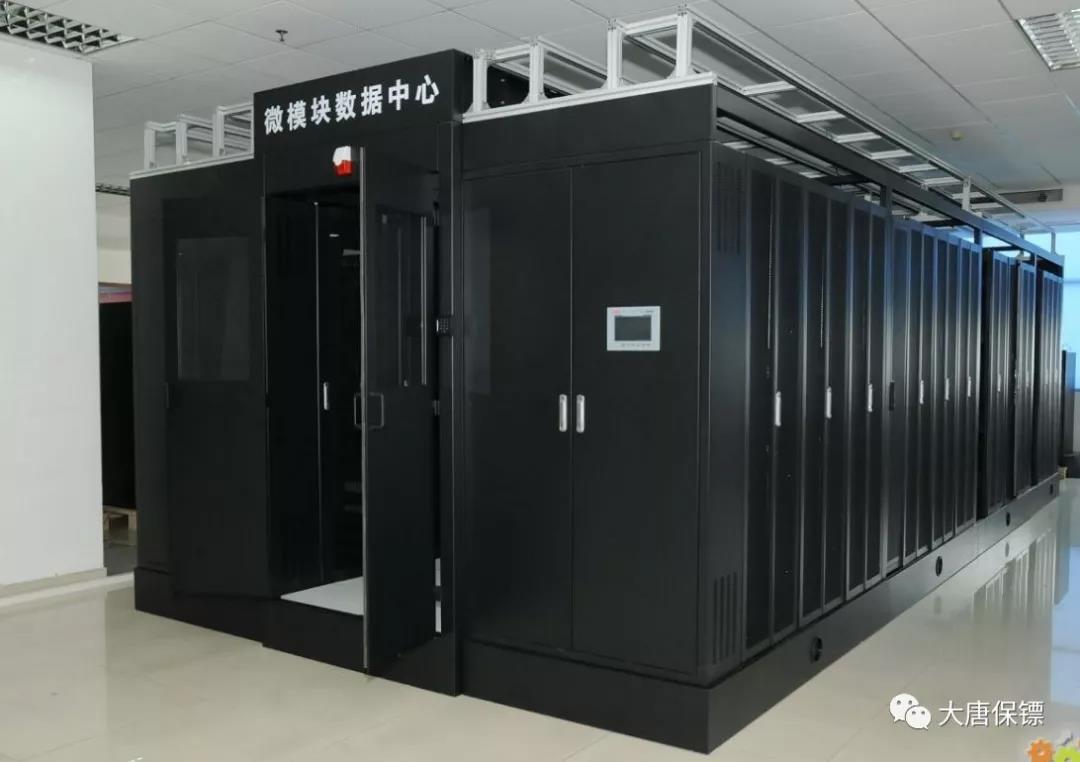

冷通道机柜中型模块化数据中心采用 All-In-Room 一体化集成方案,主要具备一体化集成、安全可靠、低噪音、节省机房占地面积和节约能源、安装省时、省力、省心、架构兼容、快速灵活部署、多种电源制式和完善的监控等特点,是新一代集成中型模块化数据中心产品。
冷池节能系统将机房内的冷送风和热回风通路分隔开.通过相关的辅件,最大程度地避免了冷热空气在机柜外部和内部的混合消耗。把空调产生的冷气,最大限度地提供给 IT 设备。提高了机房制冷的效率。基础设施软件系统以周密的设计, 在供电安全、规则扩容、智能化等方面也能为数据中心提供良好的保障及参考数据。数据中心冷通道由两列机柜、两套移门模块、多块通道顶板模块、多块底部封板模块组合而成,形成一个 1 . 2 米宽、2.5 米高的封闭通道冷池,机柜采用 面对面、背靠背”摆放方式,整个通道可模块化排列扩容 。
整体结构介绍:带消防联动,双开拉门冷通道,有活动天窗,冷池内设计照明、和机柜之间的封闭板组成一个完整的冷池 。
1、通道门:1200mm(W)*2200mm(H),对开拉门,限位缓冲装置;钢质门框+透明钢化玻璃,透光率 80%以上, 防火,耐火等级 1.5 小时;材料:5mm 钢化玻璃 。
2、+1.5mm 优质冷轧钢板;门两侧及底部配有密封材料、联接件、门框组件、闭合门控组件及气密套件。
3、冷池天窗设置消防天窗、固定天窗、功能天窗。
4、每个冷池配置二条灯带。 机柜间及冷池接缝处,需做密封处理,无漏风情况出现。

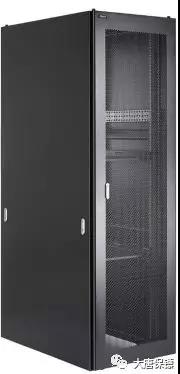

冷通道机房-关于机柜的介绍
1、尺寸:深 1200*高 2200*宽 600MM,(机柜尺寸标准全部为净尺寸)
2、钢板厚度:立梁:2.0MM 横梁:1.5MM 顶板、底板、前后门板均为 1.2MM。
3、颜色:黑色亚光细砂纹;
4、前门:带锁单开网孔前门,通风率≥76%;
5、后门:带锁双开网孔后门,通风率≥76%;
6、L 型支架:优质冷轧钢板(2.0mm)。
7、机柜托盘:优质冷轧钢板(2.0mm)。
8、1U 盲板,钢板制作
9、桥架:机柜顶部自带理线桥架,强弱电分开,强电桥架一个,弱电桥架二个, 钢板厚度 1.0mm;
10、侧门板:一排机柜只需两侧封侧门板, 钢板采用厚度不低于边框 1.5mm 门板 1.2mm 的冷轧钢板。
11、接地:机柜框架、顶部、底部、门板等主要部件铆接铜制接地螺柱,出厂前各部件间采用不小于 4 多股地线连接。
12、承重要求:机柜承重大于 1000KG;机柜托盘承重大于 100KG;机柜 L 型托架大于 50KG;
符合 ANSI/EIA RS-310-D 、IEC297-2 、DIN41491;PART1 、DIN41494;PART7 、 GB/T3047.2-92 标准;兼容 ETSI 标准。
正常工作条件:
温度 -5℃~40℃、相对湿度<90%。
机架出厂时,随机架带必要的螺丝螺母、机架加固螺栓、简单维护安装工具等。每个机柜须带安装服务器或其它 19”部件的螺母和螺钉,数量不少于 50 套配套螺钉螺母。
机柜为九折型材框架结构,正面单扇门,背面为双扇门,采用 1.2mm 冷轧薄钢板,左右角规采用 2.0mm 冷轧薄钢板。前、后门和左右侧板均可拆卸。
机架应预留上进线孔,当上进线孔不用时,应有盖板将其封闭。机架两侧设有固定设备的立柱,服务器机柜的立柱和前门之间的净空按标准配置,保证服务器的安装。机架采用的材料强度应保证在正常情况下运输、安装过程中、使用中牢固不变形,且具有抗震能力。
机架应设计得当,方便设备的安装和接线。机架门及侧板与机架边框应可靠接地连接。
机架各零部件应进行表面处理以保证外观整齐美观。
冷通道机房-关于PDU的介绍
1、数量:每个机柜各二条,分 AB 路 PDU
2、品牌:大唐保镖
3、型号:默认8口及以上PDU电源(可根据孔位及功率选择) 顶部走线槽: 机柜顶部横向走线,实现强弱电线缆的分离布置
天窗旋转原理 旋转天窗采用偏心结构。当触发装置动作后,天窗在重力作用下打开翻转。旋转天窗的驱动方式是通过电磁锁触发装置翻转。如果将消防系统引入模块内,则选用不旋转天窗;如果模块与机房共用消防系统,则选用旋转天窗。
天窗装在冷通道顶部,具有消防联动功能,具良好透光率,方便人员对设备进行操作维护,与机柜,移门,通道顶板,底部封板组合一起,形成一个安全封闭的冷气或者热气通道,避免冷热空气混合,大幅降低机房能耗 端门有推拉门和双开门两种。在密闭通道的两端安装端门,使得整个模块形成一个独立的整体,提升设备的工作效率的同时保证工作人员或设备进出。双排机柜冷通道专用门,可以保证密封通道系统的独立性。门板下部安装密封毛刷,提高模块的密闭性。机房操作维护人员进出门闸,与机柜,通道顶板,底部封板组合一起,形成一个安全封闭的冷气或者热气通道,避免冷热空气混合,大幅降低机房能耗。
底部封板模块 防止冷风或者热风从机柜正面(背面)底部泄露,与机柜,移门,通道顶板,组合一起,形成一个安全封闭的冷气或者热气通道,避免冷热空气混合,大幅降低机房能耗.、照明系统:
满足机房照明要求;实现数据中心冷通道内人进灯开,人出灯关的智能节能效果。
电源分配系统:
安装在 19 英寸标准机柜内,上接 UPS 输出配电柜,下级与机柜 PDU 配合,实现机柜排中各台机柜电源灵活分配与管理。适用于各类机房,尤其可满足客户对空间体积与使用方便的要求。
