大唐保镖(DaTangBG)智能PDU电源插座产品介绍

2022-08-17 15:09:19 datangshangcheng

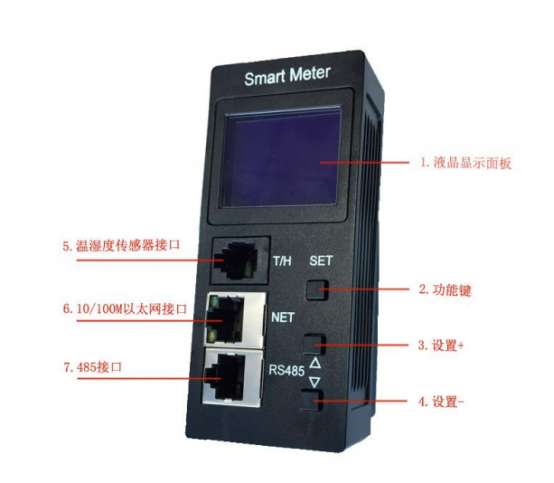

一、PDU插座介绍


    1、LCD 显示屏可显示电压、电流、功率、功率因素、电度、温度、湿度。

    2、"功能键" 提供 LCD 面板IP 设置、电压、电流、温度、湿度报警值设置。

    3、设置 +提供 LCD 面板IP、电压、电流、温度、湿度报警值设置数值加。

    4、设置 - 提供 LCD 面板IP、电压、电流、温度、湿度报警值设置数值减。

    5、传感器接口连接温湿度传感器装置(选购)。

    6、NET 接口以太网访问接口可以通过网线连接

    7、485 接口485 接口级联设备可以通过网线连接

二、 设备的主要功能

    1. 支持电流、电压、温湿度、功率、功率因数、电能等检测;

    2. 支持电流、电压、温湿度上下限报警阈值设置

    3. 提供网络支持;

    4. 支持HTTP,SNMP,SMTP,NTP 等网络服务;

    5. 支持级联485PDU;

    6. 支持报警事件记录;

三、 硬件使用介绍

    1. 显示、指示功能

    1.1 主要信息显示

    上电启动时蜂鸣一声,显示888.8 自检,然后会进入主显示界面,能显示设备的电压,电流,温度,湿度,功率,功率因数,电能。  显示界面如下:



        1.2 循环显示设备信息

        通过轻按"设置 +"或者"设置 -"会循环显示设备的主要信息

        第一页 设备IP 地址


第二页 电压上线和下限


第三页电流上限和下限


第四页 温度上限和下限


第五页 湿度的上限和下限


    2. 硬件设定功能


        a) IP 地址设置

          长按"功能键"出现上图所示:

          用"功能键"移动光标到需要设置的参数,按"设置 +"加1,长按持续加,按"设置 -"减1,长按持续减。

          设置完参数后,移动光标到no,然后用"功能键"或者"设置 -"选择 yes 然后再按"功能键"保存。 同样的方式可以在后面几页设置电压、电流、温度、湿度的上限和下限,  Def 页 (页码06)光标选择到yes,则是恢复默认设置。

    3. 硬件报警功能

      当电流、电压、温度、湿度在报警时,相应的显示位置会出现闪烁。

      蜂鸣器会出现蜂鸣

    4. 硬件消音功能

      当硬件报警蜂鸣时,按下任何一个键都会显示消音一分钟。

四、 软件功能

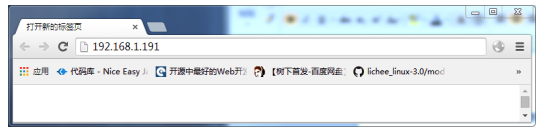

    当设备插上网络后,可通过LCD 显示的设备IP地址,默认是192.168.1.191,

    设备的默认账号和密码都是admin,在浏览器中输入相应的 IP 地址即可以


  访问;

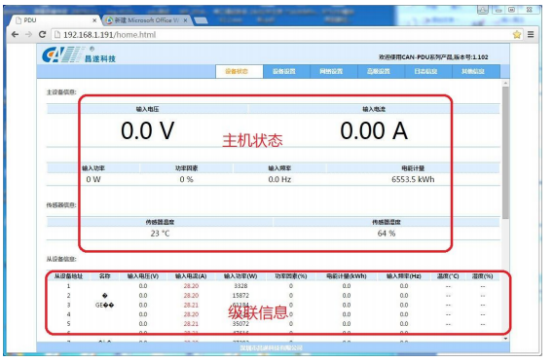

1.  软件状态查看

状态查看如下:

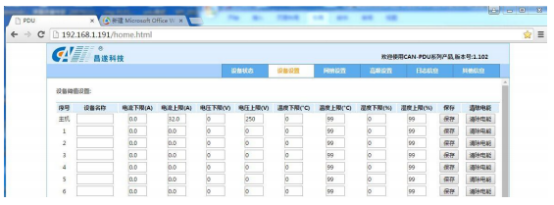

2.  设备信息设置


设备名称:能简要描述设备信息;支持字母和数字标记;

电流下限:当电流低于该阈值时,设备则会产生超限报警;

电流上限:当电流高于该阈值时,设备则会产生超限报警;

电压、温度、湿度阈值则类似;

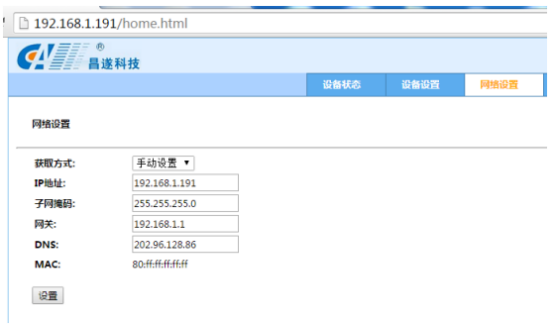

3.  设备网络信息设置


支持IP 地址、子网掩码、网关、DNS 等设置;

能显示设备网卡的MAC 地址;

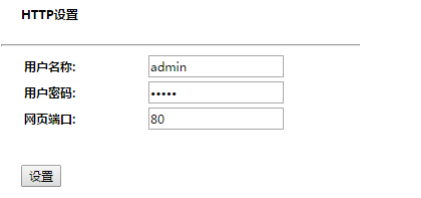

4.  设备网页访问用户名称、密码和网页访问端口设置



用户名称和密码是用于网页访问的账号;

网页端口,则是访问WEB 服务器的端口;

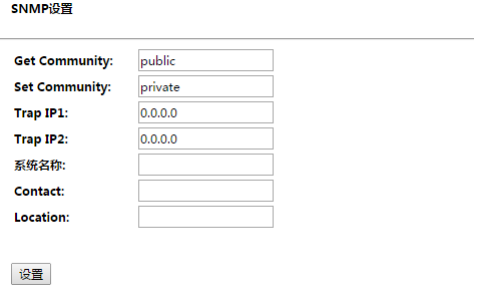

5.  SNMP 设置


读取认证字符串:设定此设备SNMP 读取权限认证字符串。

写入认证字符串:设定此设备SNMP 写入权限认证字符串。

trap IP:是发送trap 信息的目标地址

系统名称:显示于 SNMP 监测程序上的系统名称数据。

系统联系人:显示于 SNMP 监测程序上的系统联系人数据。

系统位置:显示于 SNMP 监测程序上的系统位置数据。

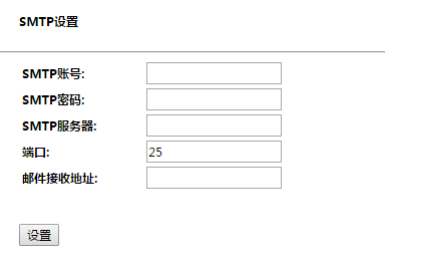

6.  SMTP 设置


SMTP 账号和密码;是发送邮件的相关设置信息;

SMTP 服务器,为发送的邮件服务器,如QQ 邮件服务器为stmp.qq.com;

邮件接收地址:为接收报警信息的邮件地址;

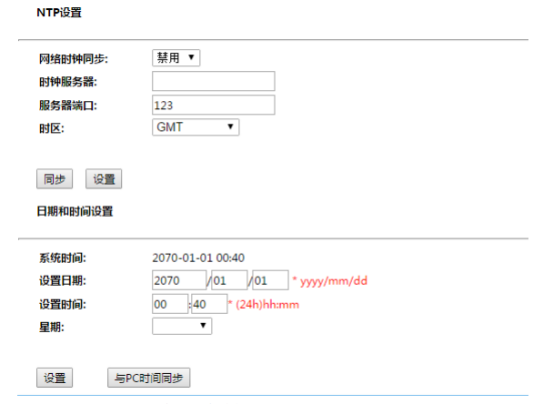

7.  NTP 设置


NTP 是用于网络时间同步的一个功能;

如果需要手动修改时间,则在下面日期和时间设置里面填写需要设置的时间信息;

与PC 同步是把设备的时间设置成和访问的PC 的时间一样;

8.  日志信息

日志页面能记录电压、电流、温度、湿度等超限报警的信息;

9.  设备重启和恢复默认设置

恢复默认设置时,IP 地址为192.168.1.191,账号和密码都是admin
